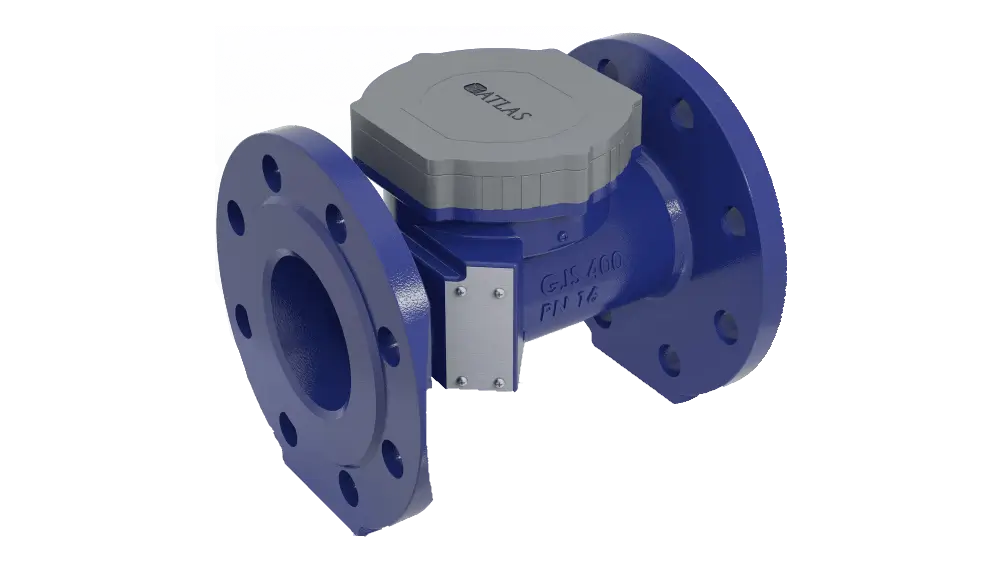

USM serisi ultrasonik su sayaçları
ATLAS USM serisi su sayaçları yüksek hassasiyet değerine sahip, sıcak ve soğuk su hatlarında kullanılabilen ve kullanılan su miktarının hesaplanmasına yarayan sayaçlardır. Pirinç, dökme demir ve kompozit malzemeden imal edilebilmektedir. Yüksek tekrarlanabilirlik ve ölçüm hassasiyetine sahiptir. Tesisatta yatay ve dikey olarak bağlanabilir. Manyetik alandan etkilenmez. Her tür otomasyon ve uzaktan okuma sistemine entegre edilebilecek yapıda, dahili ve opsiyonel iletişim (M-Bus, Pulse / Output, LoRa/LoRaWAN) sistemine sahiptir. ATLAS CNV veri toplayıcılar, LoRa Gateway ile kullanılabilir
- Sıcaklık sınıfı T50’dir
- Basınç sınıfı: PN16
- Koruma sınıfı: IP68
- Kolay okunabilir 8 haneli LCD ekran
- Opsiyonel pulse çıkışı
- Pirinç/Döküm malzeme alternatifi
- Class 2 ölçüm hassasiyeti
- Manyetik alandan etkilenmez
- M-Bus, LoRa/LoRaWAN iletişim opsiyonu
Su sayacı debi aralıkları ve montaj ölçüleri
| Tip | DN (mm) | Q3/Q1 (R) | Q4 (Max)[m³/h] | Q3 (Nominal)[m³/h] | Q2 (Geçiş)[m³/h] | Q1 (Min)[m³/h] | Uzunluk (L)[mm] | Yükseklik (H)[mm] | Genişlik (W)[mm] |
|---|---|---|---|---|---|---|---|---|---|
| USM15 | 15 | R400 | 3,125 | 2,500 | 0,010 | 0,006 | 110 | 94 | 83 |
| USM20 | 20 | R400 | 5,000 | 4,000 | 0,016 | 0,010 | 130 | 94 | 83 |
| USM25 | 25 | R400 | 7,875 | 6,300 | 0,025 | 0,015 | 180 | 94 | 83 |
| USM32 | 32 | R400 | 12,500 | 10,000 | 0,040 | 0,025 | 180 | 110 | 83 |
| USM40 | 40 | R400 | 20,000 | 16,000 | 0,064 | 0,040 | 200 | 110 | 83 |
| SCS50 | 50 | R400 | 31,250 | 25,000 | 0,100 | 0,063 | 200 | 204 | 165 |
| SCS65 | 65 | R400 | 50,000 | 40,000 | 0,160 | 0,100 | 200 | 214 | 185 |
| SCS80 | 80 | R400 | 78,750 | 63,000 | 0,250 | 0,160 | 220 | 227 | 200 |
| SCS100 | 100 | R400 | 125,000 | 100,000 | 0,400 | 0,250 | 250 | 244 | 220 |
| SCS125 | 125 | R250 | 200,000 | 160,000 | 1,024 | 0,640 | 250 | 271 | 250 |
| SCS150 | 150 | R250 | 312,500 | 250,000 | 1,600 | 1,000 | 300 | 305 | 285 |
| SCS200 | 200 | R250 | 500,000 | 400,000 | 2,560 | 1,600 | 350 | 350 | 340 |
| SCS250 | 250 | R160 | 787,500 | 630,000 | 6,300 | 3,938 | 450 | 405 | 405 |
| SCS300 | 300 | R160 | 1.250,00 | 1.000,00 | 10,000 | 6,250 | 500 | 460 | 460 |
Ultrasonik su sayacı nasıl seçilir?
Su tüketimini izlemek için sayaç seçerken tesisatın debi ihtiyacını, montaj alanını ve okuma yöntemini birlikte değerlendirin. Aynı DN değerindeki ürünlerin debi ve iletişim seçenekleri farklı olabilir.
- Debi değerleri: Tablodaki Q1, Q2, Q3, Q4 ve R değerlerini projenin ölçüm ihtiyacıyla karşılaştırın.
- Fiziksel ölçüler: DN, gövde uzunluğu, yükseklik ve genişliğin montaj alanına uygunluğunu kontrol edin.
- Çalışma ortamı: Sıcaklık, basınç ve IP koruma sınıfını seçilen modelin teknik belgeleri üzerinden doğrulayın.
Su sayacı ile kalorimetre aynı şeyi mi ölçer?
Su sayacı tüketilen su hacmini ölçer. Kalorimetre veya ısı sayacı ise akış ve sıcaklık ölçümlerinden aktarılan ısı enerjisini hesaplar. Projenizde hacim tüketimi mi, ısı enerjisi mi izleneceğini belirleyerek ürün grubunu seçin.
Uzaktan su sayacı okuma
M-Bus, pulse ve LoRa/LoRaWAN haberleşme seçenekleri model ve sipariş yapılandırmasına göre değerlendirilir. Kablolu altyapı için M-Bus konvertörleri, LoRaWAN altyapısı için LoRaWAN Gateway ürününü inceleyin; sayaç ve sistem uyumluluğunu birlikte doğrulayın.
Projenize uygun su sayacı teklifi
İstenen DN, tasarım debisi, montaj boyu, sayaç adedi ve okuma altyapısını paylaşın.
