Neden ATLAS Basınç Düşürücü Vanaları Tercih Etmelisiniz?

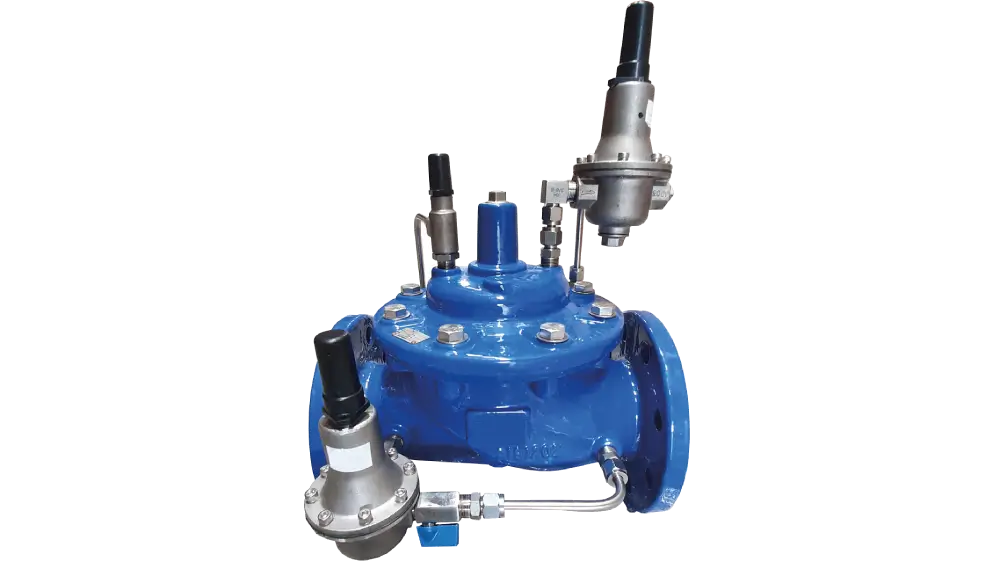

ATLAS basınç düşürücü vanalar, yüksek giriş basıncını tesisatın ihtiyaç duyduğu çıkış basıncına indirerek su dağıtım hatlarında basınç yönetimini destekler. Şebeke suyunun kendi basıncıyla çalışan hidrolik mekanizma, standart hidrolik kontrol işlevi için harici elektrik beslemesine ihtiyaç duymaz.
Pilot valfle yapılan ayar, ana klapenin açıklığını kontrol ederek istenen çıkış basıncının korunmasına yardımcı olur. Diyafram veya pistonlu tahrik yapısı, seçilen vana tipine göre basınç kuvvetini ana kapatma elemanına aktarır. Böylece basınç düzenleme görevi tek bir sabit açıklık yerine otomatik kontrolle yürütülür.
Genişletilmiş gövde, paslanmaz çelik klape yatağı ve opsiyonel V-Port klape, uygulamanın debi ve kontrol ihtiyaçlarına göre değerlendirilir. Yüksek basınç farklarında kavitasyon koşulları ayrıca hesaplanmalı; gerekli durumlarda kademeli basınç düşürme projelendirilmelidir. Doğru boyutlandırma, şebekedeki ekipmanların uygun basınç koşullarında çalışmasına katkı sağlar.
Temel avantajlar
- Şebeke basıncıyla çalışan hidrolik kontrol.
- Pilot ayarıyla çıkış basıncının düzenlenmesi.
- Debi ve basınç farkına göre değerlendirilebilen V-Port seçeneği.
Otomatik Kontrol Vanaları, şebeke suyunun basıncı ile açma, kapama ve ayar yapan vanalardır. Klapeyi hareket ettiren güç aktüatördeki diyafram veya pistonun alanının klape alanından belli bir oranda büyük olması ile sağlanır. Klapenin açıklık ayarı çalışma basıncının aktüatöre veya pistona etki etme oranı ile ayarlanır. Bu ayar pilot adı verilen hidrolik valfler ile sağlanır. Su dağıtım şebekelerinde hidrolik dengenin kurulması şebekenin verimli çalışması için oldukça önemlidir. ATLAS ayarlanabilir basınç düşürücü vanalar ile yüksek giriş basınçları istenilen basınca düşürülerek sisteme verilir. İstenilen basınca düşürmek için peş peşe basınç düşürücü vanalar bağlanabilir. Sistemin verimli çalışması sağlanır. Genişletilmiş gövde yapısı, V-Port takılabilir kontrol klapesi, paslanmaz çelik klape yatağı ile vananın kavitasyon direnci artırılmıştır.
| Tip | DN [mm] | Uzunluk [mm] | Yükseklik [mm] |
|---|---|---|---|
| DN 50 | 165 | 150 | 200 |
| DN 65 | 185 | 170 | 225 |
| DN 80 | 200 | 180 | 256 |
| DN 100 | 220 | 180 | 285 |
| DN 125 | 250 | 200 | 330 |
| DN 150 | 285 | 210 | 375 |
| DN 200 | 340 | 230 | 470 |
