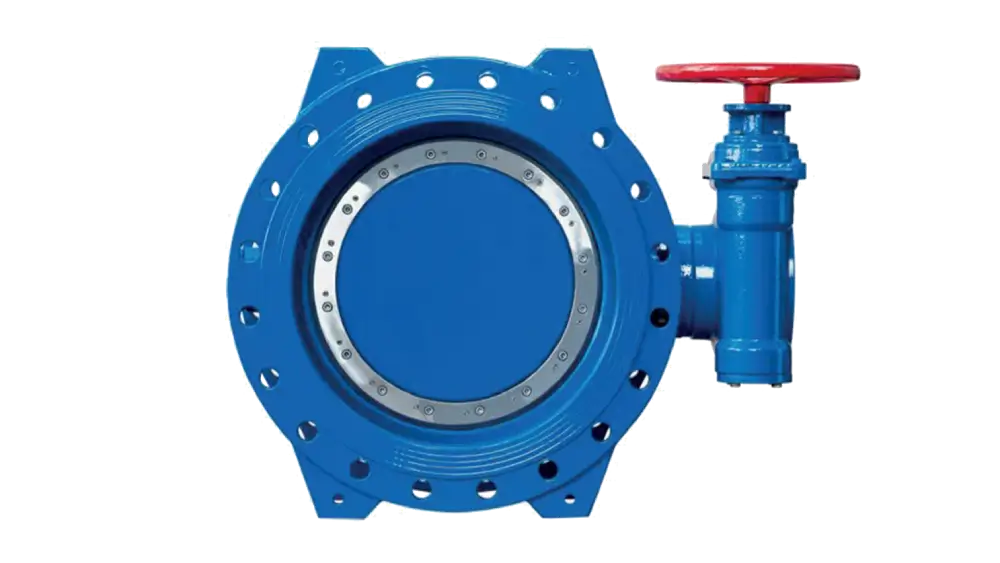

Kelebek Vana
Ana Özellikler
Vanayı açma veya kapama sırasında, kelebek plaka sızdırmazlık yüzü kademeli olarak sapar ve kademeli olarak vana yatağı sızdırmazlık yüzeyine bastırır, böylece açma veya kapama sırasında kelebek plaka ile vana yatağı arasındaki mekanik aşınma ve hasarı azalır. Çift eksenli kelebek vana için, kelebek plaka 0°'den 8°-12°'ye döndüğünde, kelebek plaka sızdırmazlık yüzü vana yuvası sızdırmazlık yüzünden tamamen ayrışır ve böylece mekanik aşınmayı ve ekstrüzyon köşe hareketini azaltır. Kelebek vananın açılması veya kapatılması sırasında mekanik aşınma ve akışın aşındırma etkisinin azaltılmasıyla, kelebek vananın sızdırmazlık performansı ve hizmet ömrü büyük ölçüde iyileşir.
Boyutlar
Özellikler
TEMEL ÖZELLİKLER
| DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | DN600 | DN700 | DN800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Uzunluk [mm] | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 |
| Yükseklik [mm] | 285 | 340 | 395 | 445 | 505 | 565 | 615 | 670 | 780 | 895 | 1015 |
| Genişlik [mm] | 330 | 420 | 480 | 530 | 595 | 660 | 710 | 768 | 885 | 1010 | 1140 |
| DN900 | DN1000 | DN1100 | DN1200 | DN1300 | DN1400 | DN1500 | DN1600 | DN1800 | DN2000 | DN2200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Uzunluk [mm] | 510 | 550 | 550 | 630 | 630 | 710 | 710 | 790 | 870 | 950 | 950 |
| Yükseklik [mm] | 1115 | 1230 | 1340 | 1455 | 1585 | 1675 | 1785 | 1915 | 2115 | 2325 | 2555 |
| Genişlik [mm] | 1240 | 1365 | 1480 | 1605 | 1750 | 1835 | 1951 | 2097 | 2300 | 2515 | 2760 |
