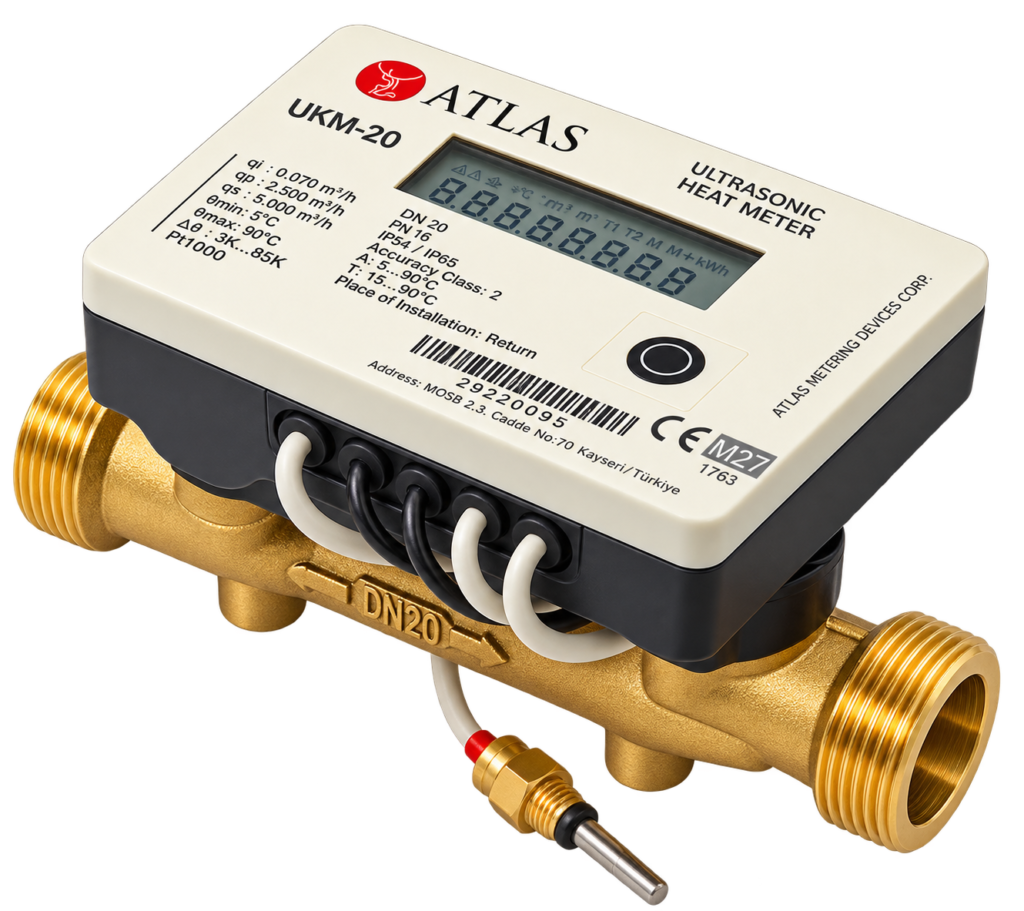

UKM20 / DN20 ürün görseli dijital olarak düzenlenmiştir. Teknik etiketler ve uygunluk işaretleri için güncel ürün belgesini esas alın.
ATLAS UKM20 / DN20 ultrasonik ısı sayacı
ATLAS UKM serisi ultrasonik ısı sayaçları, ısıtma ve soğutma devrelerinde enerji ölçümü için kullanılır. Gövde malzemesi, montaj yönü ve bağlantı ölçüleri seçilen modele göre değerlendirilir. M-Bus, pulse ve LoRa/LoRaWAN haberleşme seçenekleri, sipariş edilen donanım ve okuma altyapısıyla eşleştirilmelidir. Uygun arayüze sahip modeller ATLAS CNV veya LoRaWAN Gateway üzerinden uzaktan okuma sistemlerine bağlanabilir.
Neden ATLAS UKM Ultrasonik Isı Sayaçları?
ATLAS UKM serisi ultrasonik ısı sayaçları, ısıtma ve soğutma tesisatlarında enerji tüketiminin hassas biçimde ölçülmesi ve izlenmesi için geliştirilmiştir. Ultrasonik debi ölçüm teknolojisi sayesinde hareketli mekanik ölçüm parçalarına ihtiyaç duymadan çalışır. MID 2014/32/EU MI-004 kapsamında belgelendirilmiş yapısı, enerji ölçümünde metrolojik güvenilirlik sunar.
M-Bus ve diğer haberleşme seçenekleriyle merkezi sayaç okuma, bina otomasyonu ve uzaktan izleme sistemlerine entegre edilebilir. Farklı tesisat ihtiyaçlarına uygun modelleriyle konutlardan ticari yapılara kadar enerji tüketiminin şeffaf biçimde takip edilmesine katkı sağlar.
Temel avantajlar
- MID MI-004 belgeli ölçüm
- Ultrasonik debi ölçüm teknolojisi
- Uzaktan okuma ve haberleşme seçenekleri
- Bina otomasyon sistemleriyle entegrasyon
Atlas Isı Sayacı (Kalorimetre) Çalışma Prensibi
UKM-20 üzerinden debi, sıcaklık farkı ve ısı enerjisi ölçümünün nasıl gerçekleştiğini izleyin.
UKM serisi debi ve bağlantı ölçüleri
| Tip | DN (mm) | Bağlantı Çapı | Nominal Debi (qp)[m³/h] | Min. Debi (qi)[m³/h] | Maks. Debi (q)[m³/h] | Uzunluk (L)[mm] | Yükseklik (H)[mm] | Genişlik (W)[mm] | Ağırlık[gr] |
|---|---|---|---|---|---|---|---|---|---|
| UKM15 | 15 | 3/4″ Dişli | 1,50 | 0,03 / 0,012* | 3,00 | 110 | 94 | 83 | 950 |
| UKM20 | 20 | 1″ Dişli | 2,50 | 0,05 | 5,00 | 130 | 94 | 83 | 950 |
| UKM25 | 25 | 11/4″ Dişli | 3,50 | 0,07 | 7,00 | 160 | 100 | 83 | – |
| UKM32 | 32 | 11/2″ Dişli | 6,00 | 0,06 | 12,00 | 180 | 100 | 83 | 1100 |
| UKM40 | 40 | 2″ Dişli | 10,00 | 0,10 | 20,00 | 200 | 120 | 83 | 1250 |
| UKM50 | 50 | Flanşlı | 15,00 | 0,15 | 30,00 | 200 | 165 | 165 | – |
| UKM65 | 65 | Flanşlı | 25,00 | 0,25 | 50,00 | 200 | 185 | 185 | – |
| UKM80 | 80 | Flanşlı | 40,00 | 0,40 | 80,00 | 220 | 200 | 200 | – |
| UKM100 | 100 | Flanşlı | 60,00 | 0,60 | 120,00 | 250 | 220 | 220 | – |
| UKM125 | 125 | Flanşlı | 100,00 | 1,00 | 200,00 | 250 | 250 | 250 | – |
| UKM150 | 150 | Flanşlı | 150,00 | 1,50 | 300,00 | 300 | 285 | 285 | – |
| UKM200 | 200 | Flanşlı | 250,00 | 2,50 | 500,00 | 350 | 340 | 340 | – |
| UKM250 | 250 | Flanşlı | 400,00 | 4,00 | 800,00 | 450 | 405 | 405 | – |
| UKM300 | 300 | Flanşlı | 560,00 | 5,60 | 1120,00 | 500 | 460 | 460 | – |
Minimum debi ve model belgesi
Bu tablo ön seçim içindir. UKM15 için yıldızlı 0,012 m³/h değeri dahil minimum debi (qi) değerlerini, sipariş edilen modelin güncel teknik föyü ve tip onay belgesiyle teyit edin. Katalog ve web tablosundaki bazı minimum debi değerleri farklı olduğundan bu değerler kesin sipariş şartı olarak tek başına kullanılmamalıdır.
Ultrasonik kalorimetre seçimi
Isı sayacı seçiminde yalnızca boru çapı yeterli değildir. Projedeki minimum ve nominal debiyi, montaj boyunu, bağlantı tipini ve haberleşme ihtiyacını birlikte değerlendirin.
- Debi aralığı: Yukarıdaki tabloda modelin minimum, nominal ve maksimum debi değerlerini karşılaştırın.
- Montaj: DN, bağlantı çapı ve gövde uzunluğunu tesisat projesiyle eşleştirin.
- Çalışma koşulları: Sıcaklık, basınç ve koruma sınıfını seçilen modelin teknik belgeleriyle doğrulayın.
UKM15 ile UKM20 arasındaki fark nedir?
Tabloda UKM15 için nominal debi 1,50 m³/h ve montaj boyu 110 mm; UKM20 için nominal debi 2,50 m³/h ve montaj boyu 130 mm olarak belirtilmiştir. Uygun modeli tesisatın debi ihtiyacına ve bağlantı ölçülerine göre seçin.
Mekanik ve ultrasonik kalorimetre nasıl karşılaştırılır?
Ultrasonik modelin akış ölçümü hareketli parça içermeyen ultrasonik prensibe dayanır. Mekanik kalorimetrelerde akış mekanik sensörle ölçülür. Karşılaştırmada her modelin debi aralığını, montaj koşullarını ve okuma altyapısını dikkate alın.
Uzaktan okuma seçenekleri
M-Bus, pulse ve LoRa/LoRaWAN seçeneklerini mevcut otomasyon altyapınıza göre değerlendirin. M-Bus konvertörler ve LoRaWAN Gateway ürünlerini inceleyebilirsiniz. Haberleşme donanımı ve uyumluluk sipariş aşamasında netleştirilmelidir.
Hızlı erişim: teknik belgeler ve fiyat
Teknik dokümanlar ve kataloglar · Ultrasonik kalorimetre fiyat listesi · Mekanik kalorimetre karşılaştırması
Projeniz için teklif alın
Model veya DN, tasarım debisi, montaj boyu, adet ve haberleşme tercihinizi paylaşın.
UKM Ultrasonik Kalorimetre: Sık Sorulan Sorular
DN20 kalorimetreyi sadece boru çapına göre seçebilir miyim?
Hayır. Nominal ve minimum debi, montaj boyu, sıcaklık ve çalışma basıncı ile gerekli haberleşme arayüzü birlikte değerlendirilmelidir. Teknik tablo bir ön seçim kaynağıdır.
Ultrasonik ısı sayacı nasıl enerji hesaplar?
Cihaz debiyi ve gidiş–dönüş sıcaklık farkını ölçerek ısı enerjisini hesaplar. Ölçüm prensibini yukarıdaki ATLAS videosunda görebilirsiniz.
UKM20 modeli uzaktan okunabilir mi?
İlgili model ve sipariş konfigürasyonunda uygun arayüz bulunması gerekir. M-Bus, pulse ve LoRaWAN seçenekleri için cihaz donanımının ve haberleşme altyapısının uyumluluğu teyit edilmelidir.
Teklif istemek için hangi bilgiler gerekli?
DN ve istenen adet, mevcut sayaç montaj boyu, tasarım debisi, gidiş/dönüş bağlantısı ve haberleşme tercihi paylaşılırsa doğru modeli belirlemek kolaylaşır.
