Mekanik kalorimetre nasıl çalışır?

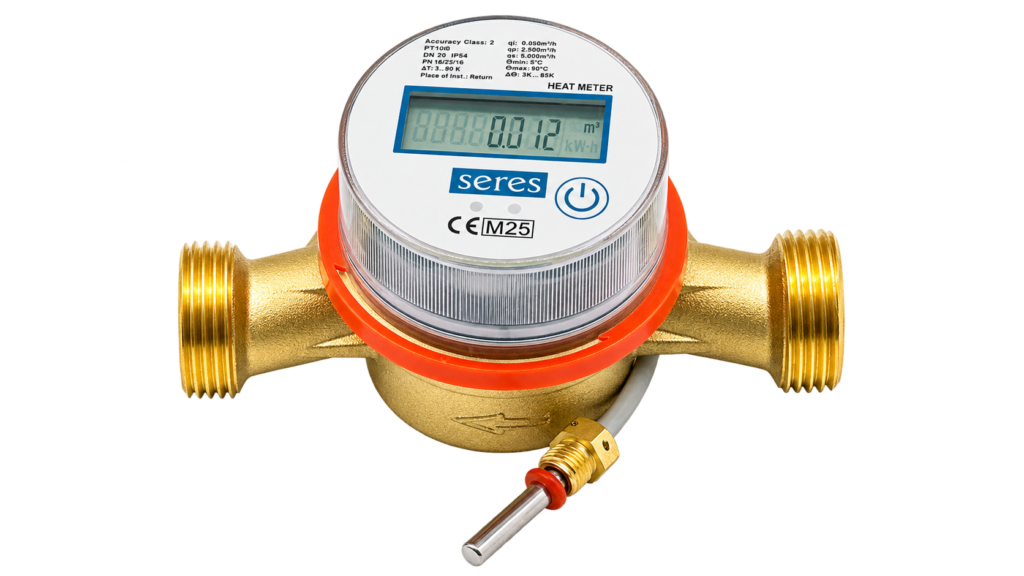

Mekanik kalorimetre (ısı sayacı), bir tesisatta suyla taşınan ısı enerjisini ölçer. Mekanik akış sensörü ile su hacmi, sıcaklık sensörü çifti ile gidiş ve dönüş sıcaklıkları ölçülür. Hesaplama ünitesi bu ölçümleri kullanarak aktarılan ısı enerjisini hesaplar.
- Suyun hızını hassas bir mekanizmaya sahip pervane sistemi ile ölçen ve yine hesaplama ünitesi ve sensörlere sahip ölçü aletleridir.
- Mekanik kalorimetre satın alırken, kalorimetrenin kullanılacağı alandaki minimum debi ve nominal debi miktarı göz önünde bulundurulmalıdır.
- Minimum ve Nominal debi miktarına en uygun DN (anma çapı) değerine sahip model seçilmelidir.
Mekanik kalorimetre model ve montaj ölçüleri
| Model Serisi | DN | Nominal Debi (qp)[m³/h] | Min. Debi (qi)[m³/h] | Uzunluk (L)[mm] | Yükseklik (H)[mm] | Genişlik (W)[mm] |
|---|---|---|---|---|---|---|
| Seres Solid 15 | 15 | 0,60 / 1,50 | 0,012 / 0,03 | 110 | 107 | 84 |
| Seres Solid 20 | 20 | 2,50 | 0,05 | 130 | 107 | 84 |
| Seres Solid 25 | 25 | 3,50 | 0,07 | 180 | 107 | 84 |
Mekanik ısı sayacı seçerken nelere bakılmalı?
Mevcut tesisata veya yeni projeye uygun sayaç seçimi için debi ve montaj bilgilerini birlikte değerlendirin. Boru çapının eşleşmesi, tek başına modelin ölçüm aralığının uygun olduğunu göstermez.
- Minimum ve nominal debi: Projenin çalışma debilerini ürün tablosundaki değerlerle karşılaştırın.
- Bağlantı ve montaj boyu: DN, bağlantı ölçüsü ve gövde uzunluğunu kontrol edin.
- Sıcaklık sensörleri: Gidiş ve dönüş sıcaklık ölçümü için sensör çiftinin montajını ürün kılavuzuna göre planlayın.
- Okuma altyapısı: Kablolu M-Bus, optik arayüz ve opsiyonel çıkışların ihtiyacınıza uygunluğunu doğrulayın.
Ultrasonik alternatifi ne zaman karşılaştırmalısınız?
Akış ölçüm prensibi ve tesisat koşulları için ultrasonik kalorimetreleri de inceleyin. İki ürün grubunu debi aralığı, montaj boyu ve haberleşme seçenekleri üzerinden karşılaştırabilirsiniz.
M-Bus ile sayaç okuma
Ürün özelliklerinde M-Bus ve optik arayüz bulunur. Uzaktan okuma projesinde M-Bus konvertörleri, sayaç adedi ve mevcut kablolama ile birlikte değerlendirin. Opsiyonel kablosuz ve pulse donanımını model bazında doğrulayın.
Mekanik kalorimetre teklifi
Teklif için sayaç adedi, DN, nominal debi, montaj boyu ve iletişim tercihinizi iletin.
