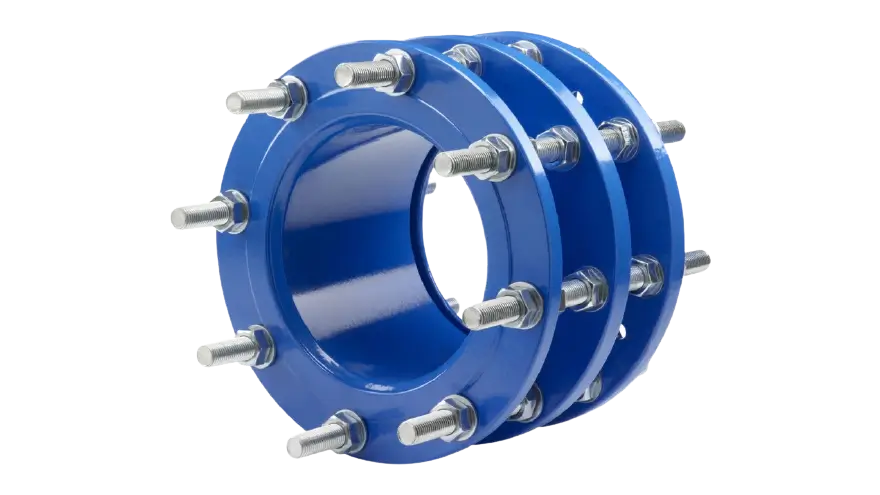

Demontaj Parçası
Teknik Özellikler
- Anma Çapı : DN80 - DN2200
- Bağlantı: Flanşlı
- Anma Basıncı: PN10-PN16
- Gövde Malzeme Alternatifleri: Sfero Döküm GJS400
- Sıcaklık Aralığı: Malzeme yapısına göre -l0°Cden +80°Cye kadar.
- Boya Kaplama: Termoplastik. Elektrostatik
Demontaj parçası değişen montaj büyüklüğü nedeniyle vanaların montaj ve demontajında kolaylık sağlayan ekipmanlardır.
PN 10 FLANŞ
| DN | Y | ØD | ØD2 | ØD1 | L |
|---|---|---|---|---|---|
| 80 | 19 | 200 | 80 | 160 | 180 |
| 100 | 19 | 220 | 100 | 180 | 200 |
| 125 | 19 | 250 | 125 | 210 | 200 |
| 150 | 19 | 285 | 150 | 240 | 200 |
| 200 | 20 | 340 | 195 | 295 | 200 |
| 250 | 22 | 395 | 250 | 350 | 220 |
| 300 | 24,5 | 445 | 296 | 400 | 220 |
| 350 | 24,5 | 505 | 350 | 460 | 230 |
| 400 | 24,5 | 565 | 400 | 515 | 230 |
| 450 | 25,5 | 615 | 450 | 565 | 240 |
| 500 | 26,5 | 670 | 500 | 620 | 260 |
| 600 | 30 | 780 | 597 | 725 | 260 |
| 700 | 32,5 | 895 | 696 | 840 | 260 |
| DN | Y | ØD | ØD2 | ØD1 | L |
|---|---|---|---|---|---|
| 800 | 35 | 1015 | 800 | 950 | 290 |
| 900 | 37,5 | 1122 | 900 | 1050 | 290 |
| 1000 | 40 | 1230 | 1000 | 1160 | 290 |
| 1100 | 42,5 | 1340 | 1100 | 1270 | 290 |
| 1200 | 45 | 1455 | 1193 | 1380 | 320 |
| 1300 | 45 | 1585 | 1300 | 1490 | 320 |
| 1400 | 46 | 1675 | 1390 | 1590 | 330 |
| 1500 | 47,5 | 1785 | 1500 | 1700 | 330 |
| 1600 | 49 | 1915 | 1585 | 1820 | 360 |
| 1700 | 52 | 2015 | 1700 | 1920 | 360 |
| 1800 | 52 | 2115 | 1800 | 2020 | 360 |
| 2000 | 55 | 2325 | 1985 | 2230 | 390 |
| 2200 | 65 | 2555 | 2138 | 2440 | 450 |
